明暗场金相显微镜MJ33

产品描述

MJ33正置明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器,配置明/暗场物镜、大视野目镜与偏光观察装置,透反射照明采用“柯勒”照明系统,视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验,是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.


特点:

采用无限远光学系统及模块化功能设计。

长工作距离明/暗视场平场物镜,视场大而清晰。

广角平场目镜:视场直径Ф22mm。

粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。

内置式可切换偏光观察装置,起偏器可360°旋转。

上光源采用翻盖式12V50W卤素灯箱,更换灯炮安全便捷,下光源采用12V30W卤素灯,加装散热片。

三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,适合暗视场显微图像拍摄。



作用:

1.配备明/暗场物镜、大视野目镜与偏光观察装置,透反射照明采用“柯勒”照明系统,为客户提供多种观测手段;
2.三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,可在暗视场下进行显微图像拍摄。

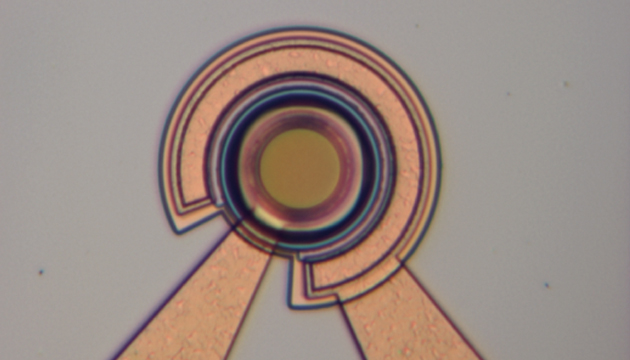

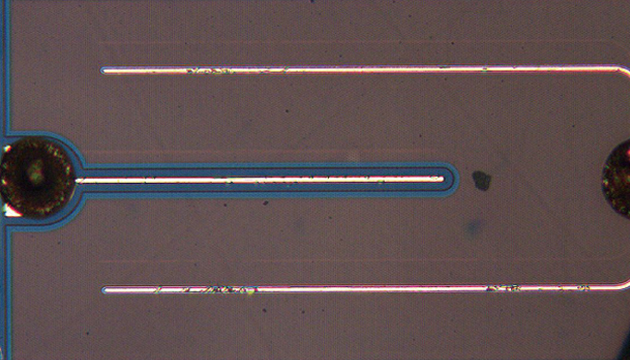

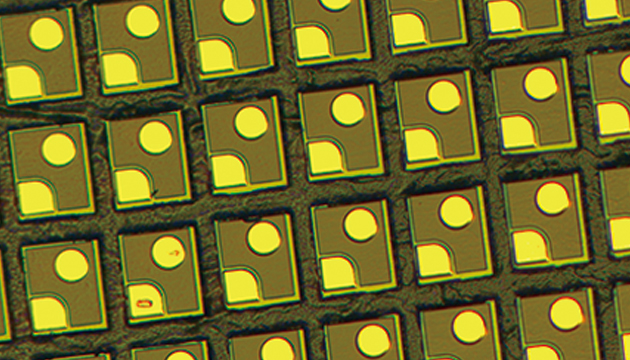

实拍图片
  • 钛-铜

产品参数

项目

规格

目镜

WF10X/22

目镜筒

30°倾斜,三目镜,内置检偏器,可切换

物镜

长工作距离平场消色差物镜 PL L5X/0.12 B.D,工作距离:9.70mm

长工作距离平场消色差物镜 PL L10X/0.25 B.D,工作距离:9.30mm

长工作距离平场消色差物镜 PL L20X/0.40 B.D,工作距离:7.20mm

长工作距离平场消色差物镜 PL L40X/0.60 B.D,工作距离:3.0mm

物镜转换器

五孔内向式滚珠内定位转换器

载物台

双层机械式载物台,尺寸:210mm×140mm;移动范围:75mm×50mm

玻璃板:97mm×76mm

落射照明系统

12V50W卤素灯,亮度可调,灯泡位置可调

视场光阑

孔径光阑

滤光片转换装置(包含黄、蓝、绿滤色片,磨砂玻璃)

推拉式起偏器(偏振方向可调)与检偏器

调焦机构

粗微调同轴,配有限位装置和锁紧装置,微调手轮格值2μm

透射照明系统

12V30W卤素灯,亮度可调,灯泡位置可调

集光器,内置视场光阑

阿贝聚光镜,可上下升降,NA1.25

蓝滤色片

磨砂玻璃

相机接口

1XC
