在显微成像、数码摄影、工业检测、科研观测等多个领域，CCD是核心感光元件，其性能直接决定成像质量、分辨率与数据准确性，尤其在科研检测（如铝箔金相检测、生物样本观测）场景中，专业级CCD摄像头更是保障检测精度的关键。很多人在接触显微成像系统（如明美MD30 300万像素数码成像系统）时，都会疑惑：什么是CCD？CCD成像原理是什么？专业科研级CCD与民用级为何差距巨大？本文将详细拆解，帮你全面了解CCD核心知识。
CCD，全称Charge Coupled Device，中文名称为“电荷耦合器件”，是一种以百万像素为单位衡量分辨率的感光半导体芯片，核心功能是捕捉图形信息，广泛应用于显微成像系统、扫描仪、复印机、无胶片相机、工业检测设备等场景，也是数码成像系统（如明美300万像素成像系统）的核心组成部分。我们日常所说的数码相机、摄像头规格中的“多少百万像素”，本质上就是指CCD的分辨率，像素越高，CCD捕捉图形细节的能力越强，成像越清晰。
从核心特性来看，CCD的工作逻辑与传统胶卷有相似之处，但差异更为明显：光线通过镜头后，会将图形信息投射到CCD的感光表面，这一点与胶卷接收光线成像的原理一致；但不同的是，CCD本身不具备“曝光”能力，也无法直接记录和长久保存图形数据，它更像是一个“光线捕捉与传输载体”——所有捕捉到的图形信息，都会实时传输至“模-数转换器”、信号处理器以及存储设备（如内存芯片、内存卡），经过处理后才能形成可查看、可保存的图像，这也是CCD能实现实时预览、快速成像的核心原因。此外，CCD有多种尺寸和形状（如2×2平方英寸），不同尺寸的CCD适配不同场景，科研、工业检测常用大尺寸CCD，以提升感光能力和成像精度。
了解了CCD的基本定义，我们再详细拆解CCD成像原理，其核心过程可分为4个关键步骤，清晰易懂，适配科研、工业检测领域的认知需求：
第一步，光子捕获与光生电子产生：CCD表面覆盖着硅半导体光敏元件，当光线（经过镜头投射）照射到光敏元件上时，光敏元件会捕获光子，进而产生光生电子——这是CCD成像的基础，光生电子的数量与光线强度、照射时间正相关，光线越亮、照射越充分，产生的光生电子越多，后续成像越清晰。
第二步，光生电子积蓄：产生的光生电子会被暂时积蓄在CCD下方的绝缘层中，形成电荷信号，这个过程相当于“储存光线信息”，绝缘层的性能直接影响电子的留存率，避免电子流失导致成像模糊。
第三步，电子导出与信号转换：通过控制电路，将绝缘层中积蓄的光生电子以串行方式导出，传输至模数电路（模-数转换器），将模拟电荷信号转换为数字信号——这是从“光线信息”到“数字图像”的关键一步，转换精度直接决定成像的真实性。
第四步，图像形成：数字信号再经过DSP（数字信号处理器）等成像电路处理、优化，最终形成清晰的数字图像，可实时预览、拍摄保存或进一步分析，这也是明美MD30等数码成像系统能快速呈现镜下图像的核心原理。
在CCD成像过程中，有两种常见的扫描模式——fast scan（快速扫描）和slow scan（慢速扫描），二者的核心区别在于光生电子导出速度和电路设计，适配不同使用场景：
fast scan（快速扫描）：电子导出频率极高，可达到视频级刷新率，核心优势是成像速度快，适合需要实时动态预览的场景（如工业流水线快速检测）；但缺点也较为明显，快速导出会导致电子丢失、噪声增多，成像精度和画质会受到一定影响，更适合对精度要求不高的民用或普通工业场景。
slow scan（慢速扫描）：与快速扫描相反，其电路设计重点在于保护光生电子的积蓄，电子导出频率较低，能最大限度减少电子丢失和损耗；同时，其模数转换器的动态范围和灵敏度更高，可保证信号转换过程不失真，成像精度极高；此外，为了降低热效应产生的噪声，专业级slow scan CCD通常会配备Cooling（冷却）系统降温，进一步提升成像质量，适合科研检测、高端工业检测（如铝箔金相结构检测、生物样本观测）等对精度要求严苛的场景。
看到这里，很多人会疑惑：专业级科研用CCD摄像头（如明美数码成像系统搭载的CCD）为什么比民用级摄像头贵很多？核心原因在于二者的工艺标准、核心部件和性能要求差距极大，每一个环节的成本都相差几十倍甚至几百倍，具体可从以下几个方面拆解：
1. CCD感光层：专业级科研用CCD采用高品质硅材料，感光层面积更大，感光灵敏度更高，能捕捉到更多微弱光线信号，还原更细腻的图像细节；而民用级CCD感光层材料普通、面积较小，仅能捕捉部分光线信号，成像细节不足。
2. 光生电子处理环节：专业级CCD在电子积蓄、导出、传输过程中，采用高精度电路设计，最大限度减少电子丢失和损耗；民用级CCD为控制成本，电路设计简化，电子流失和噪声较多，成像精度大打折扣。
3. 模数转换与信号处理：专业级CCD配备高动态范围、高灵敏度的模数转换器和DSP处理芯片，能实现信号无失真转换，优化图像画质；民用级CCD的转换精度和处理能力较弱，无法还原复杂光线环境下的图像细节。
4. 辅助散热系统：专业级科研用CCD（尤其是slow scan类型）配备专业Cooling冷却系统，可降低热噪声，保证长时间工作时的成像稳定性；民用级CCD无冷却系统，长时间工作易出现噪声增多、画质下降的问题。
二者的核心差异最终体现在光信号采集能力上：专业级科研用CCD能尽可能完整地采集所有光信号，成像精度、色彩还原度和稳定性极高，可满足科研检测（如铝箔表面缺陷、金相结构分析）的严苛要求；而民用级摄像头或数码相机，通常只能反映50%以下的光信号，仅适合日常拍摄、普通观测，无法满足科研、高端工业检测的精度需求。

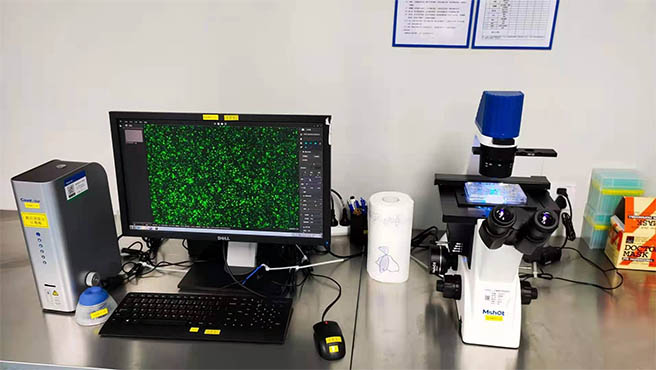

作为显微成像系统解决方案提供商，明美科技旗下的数码成像系统（如MD30 300万像素型号），搭载的就是专业级CCD芯片，采用slow scan扫描模式及冷却优化设计，能精准捕捉微观图像细节，色彩还原真实，适配铝箔检测、生物科研、工业质检等多种场景，为用户提供高精度、高稳定性的成像支持，助力科研与检测工作高效推进。
如果您在科研、工业检测中需要用到专业级CCD成像设备，或是想了解明美数码成像系统的CCD配置细节，欢迎致电广州市明美光电技术有限公司，我们将结合您的具体场景需求，提供定制化适配方案。服务热线：020-38250606
