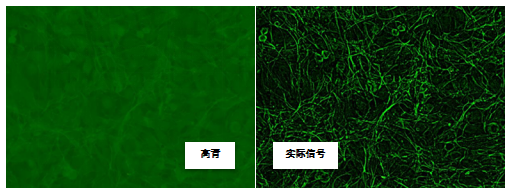

使用宽场荧光显微镜观察厚样品时，往往会遇到想看的结构明明已在焦面，但画面上总蒙着一层蒙蒙的雾；而遇到结构更弱、更厚一点，目标信号整个被背景淹掉，怎么调对比度都救不回来。

结构光照明显微（SIM）里有一条技术线专门解决这个问题，叫光切片结构光照明显微（OS-SIM）。不过SIM中还有另一条更出名的名为SR-SIM，是应用于超分辨系列产品的。本文讲介绍二者的区别。

两种SIM，共用的手艺

先讲共同的部分：

不管哪种SIM，做法都是把宽场显微镜原本均匀一片的照明光，换成明暗按正弦规律变化的条纹光，而且条纹要会动：沿一个方向平移三步，每步错开三分之一个周期（120度相位），再换方向重复。其改变只在照明端，显微镜的主机、物镜、相机、荧光滤色块全都不用动，宽场面阵成像快、光毒性低、漂白慢、不挑荧光染料这些优点，两种SIM也都原样继承，也就意味着提供了常规宽场显微镜对此技术提升兼容的可能。

同样的条纹，两种SIM拿它干了完全不同的活。

SR-SIM：用条纹把"看不见"的细节搬进画面

SR-SIM盯上的是衍射极限。

普通光学显微镜横向分辨率卡在200 nm左右，核孔、线粒体内部褶皱这些更细的结构就难以为继。

它利用莫尔条纹效应：两层细密的条纹叠在一起，会拍出一组低频的粗条纹，高频信息就这么被"裹"进了低频信号里。SR-SIM让高频照明条纹和样品的精细结构重叠产生莫尔条纹，相机本来拍不到的高频细节被搬进了可拍摄的信号，事后再用算法把这部分频谱拆出来、移回原位、和普通频谱拼接融合，分辨率翻倍，横向能到100 nm左右。

代价是这套流程很吃硬件和算法：一个焦面要拍9张原图（3个条纹方向各3步相移），条纹频率越高越好、得贴着衍射极限走，所以一般用相干激光干涉产生条纹，偏振态要仔细控制；重建这一步也是频域里的精细活，频谱分离、配准、融合哪步不准，变回产生伪影。

它解决的是"够不够细"的问题。

OS-SIM：不追求更细，先把那层"雾"擦掉

OS-SIM出生得比SR-SIM还早三年，1997年由牛津大学的Neil等人提出。它不碰衍射极限，盯上的就是开头说的那层雾——离焦背景。

它的出发点是一个很朴素的物理现象：高频率的照明条纹，只有在焦平面上才清晰存在；一旦离开焦面，条纹对比度会迅速衰减，糊成一片均匀的背景光。

为什么会这样？条纹是有精细空间周期的图案，投影光路本身相当于一个低通滤波器：只有在焦面上，条纹的明暗细节才能被完整保留；离焦之后，高频的明暗变化被光学系统平均掉，落到相机上的离焦区域就只剩均匀亮度，不带任何条纹信息。

这个现象意味着，同一张条纹图里，在焦信号和离焦背景对条纹的"反应"完全不同——在焦部分跟着条纹明暗起伏，离焦部分纹丝不动。两者被天然地区分开了，剩下的就是怎么把"跟着起伏"的那部分单独提取出来。

做法很简单：把条纹平移三次、每次错开120度相位，拍三张图。在每个像素点上，离焦背景在三张图里是个不变的常数，在焦信号则随条纹周期性明暗变化。对三张图做一次解调运算，常数的背景项被消掉，随条纹变化的在焦信号被留下——雾擦掉了，画面里只剩焦面上清晰的结构。

整个过程不需要针孔，不需要扫描，面阵相机一次拍全场，速度就是宽场的速度。

硬件要求也比SR-SIM宽松得多：条纹频率不用逼近衍射极限，取到衍射极限的一半左右，切片效果反而是最好的——这意味着普通非相干LED照明就够用，不必上激光，天然没有散斑，对偏振也完全不挑；每个焦面拍3张图就行，用基于希尔伯特变换的快速算法，2张就能出结果；重建就是一次解调，接近实时，也没有超分辨重建那种伪影困扰。

当然，有一点必须说清楚：OS-SIM不提升横向分辨率，画面分辨率还是宽场本身的衍射极限水平。它管的是"背景干不干净"，不是"细节够不够细"。

顺带的本事：一层层擦干净，就有了三维

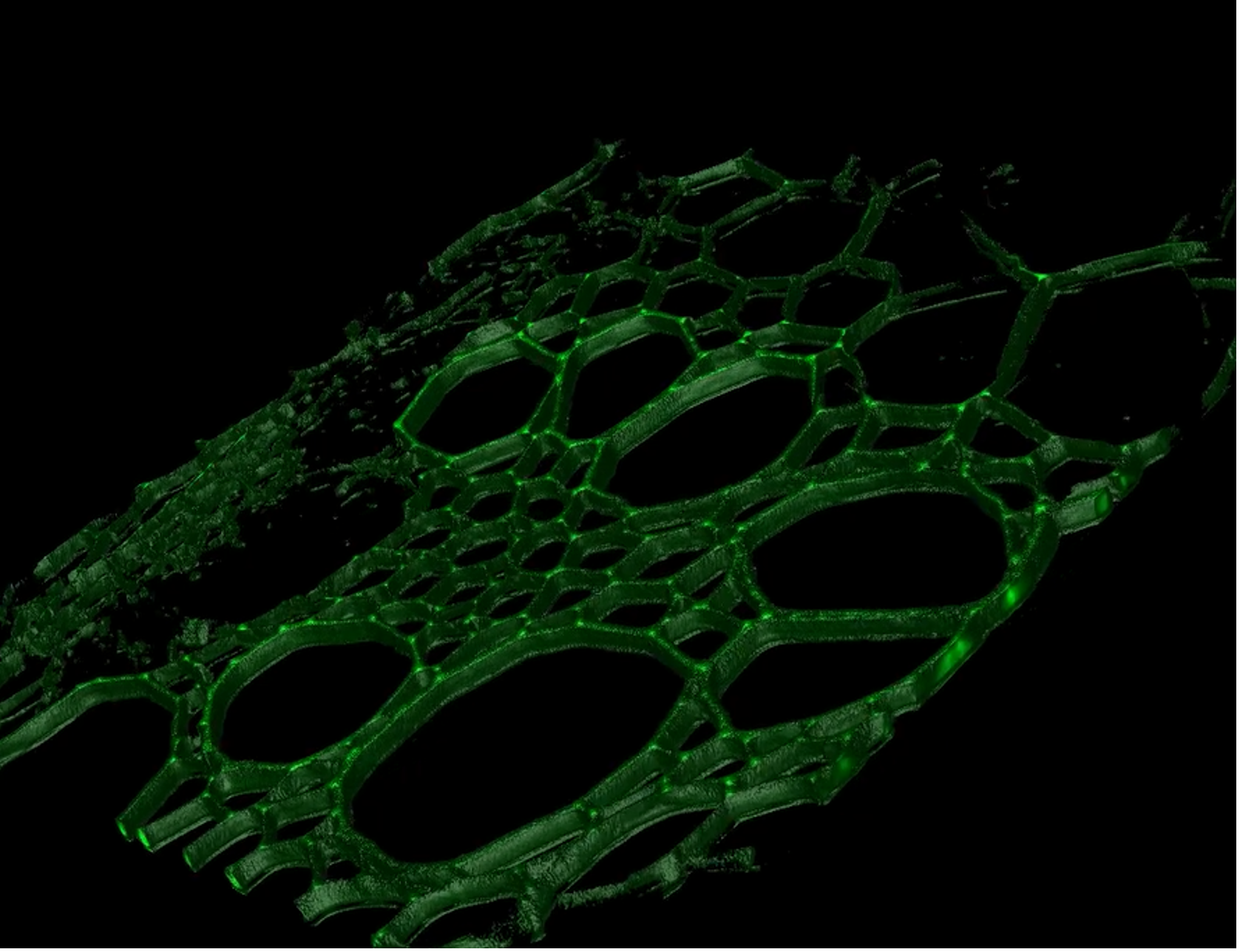

去背景是针对单个焦面的操作。但既然每一层的雾都能擦掉，那沿轴向把样品一层层扫过去、每层都擦出一张干净的切片，再按顺序堆叠起来，样品的三维结构自然就出来了。三维重建不是另一套技术，而是去背景能力沿轴向的自然延伸——文献里管这个叫"光学CT"，意思是像CT一样一层一层看进去。

对用宽场的实验室，这能力意味着什么

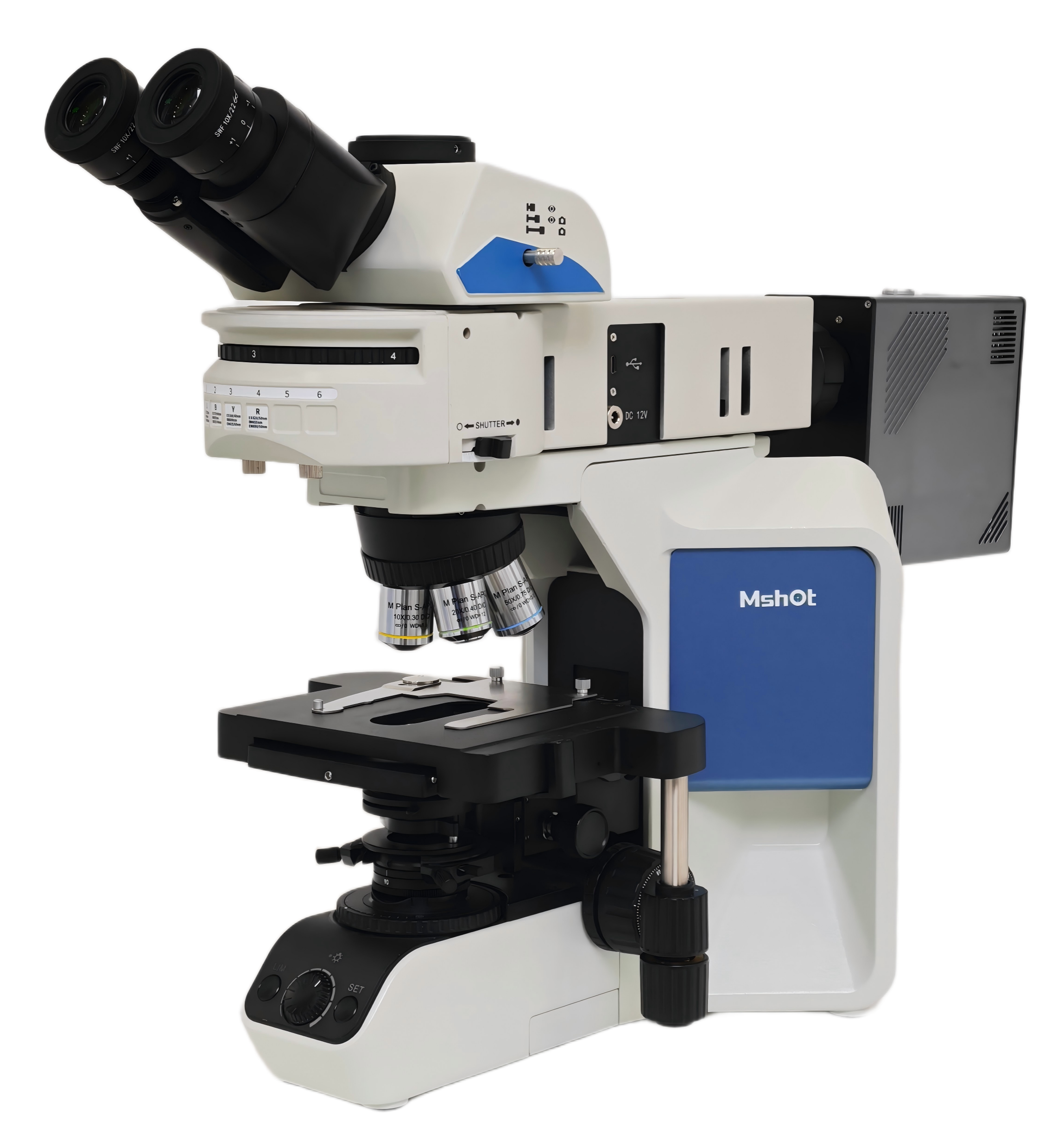

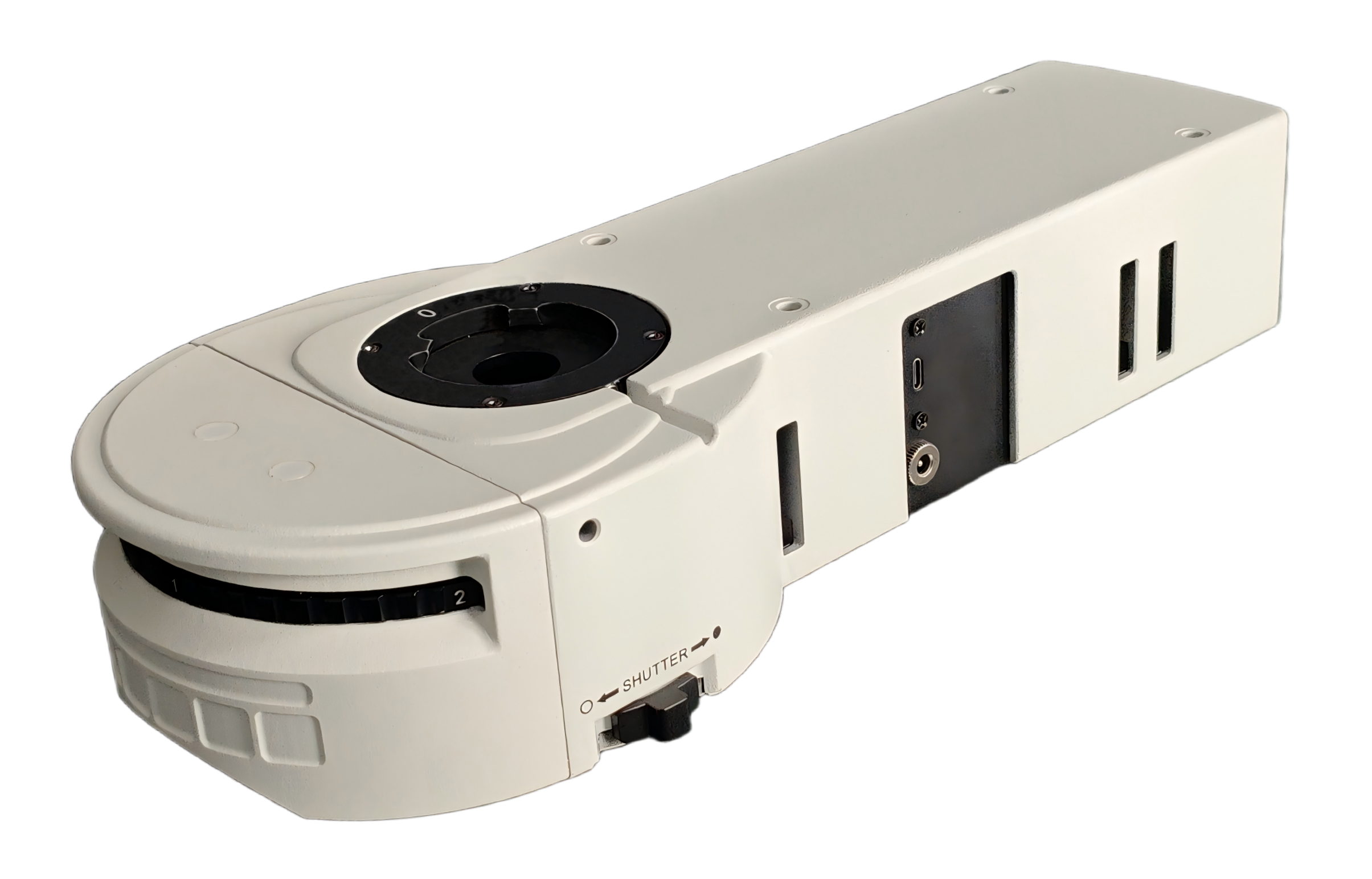

这件事在宽场框架下完成，意义是重大的，最直接看到的是其升级简易，兼容性好。主机、物镜、相机、荧光通道全部保留，照明端加个结构光模块，原来糊成一片的厚样品成像立刻变得干净。不用为了去背景专门上一套点扫描设备，预算和学习成本都低。

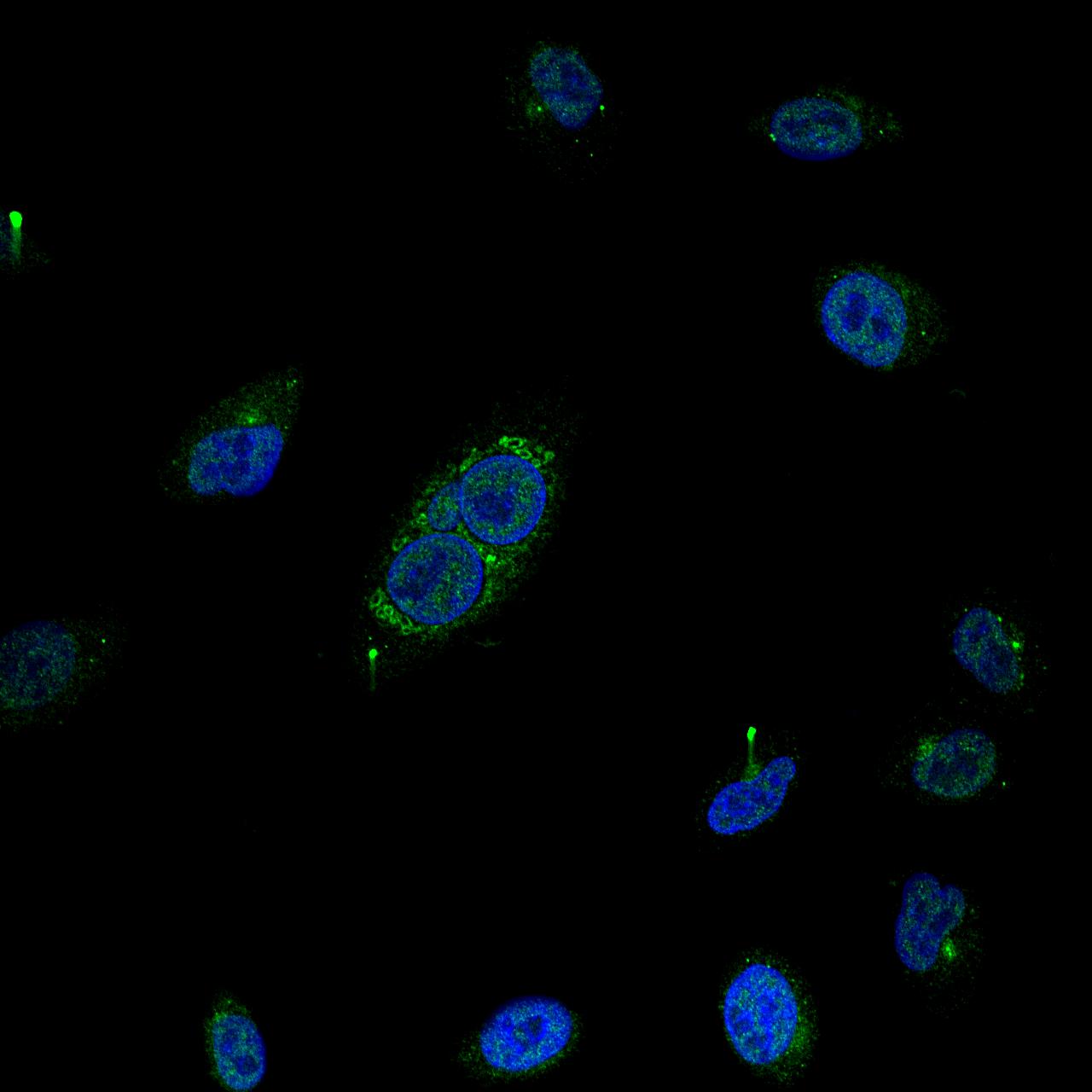

而且宽场的优势一点没丢：面阵成像快，LED照明光毒低、漂白慢，活细胞长时间观察压力小；常规GFP、mCherry直接用，样品制备流程不用改。

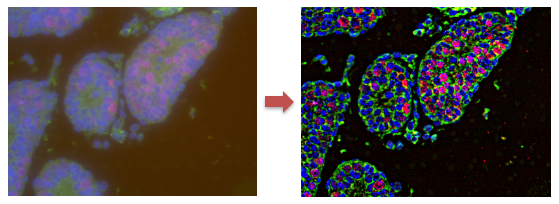

去背景带来的改变是肉眼可见的：

原来淹没在灰雾里的弱信号结构浮出来了，画面对比度明显提升，厚样品里原本没法看的层面变得可用。这种提升还不挑样品类型——荧光样品能做，非荧光的反射式样品同样能做，条纹照样把不在焦面的杂散反射光剥离掉。

那到底该关注哪个？

看要解决什么问题。

想看200 nm以下的精细结构——核孔怎么排、线粒体内部怎么折、骨架怎么组装——那是SR-SIM的主场，STED、STORM这些超分辨技术也服务于这类需求。

如果你的痛点是厚样品糊、背景重、对比度上不去，想要的是在宽场的速度和低光毒下把画面擦干净，OS-SIM是更对症的那个

一个往更细走，一个往更清楚走。对大多数天天跟宽场打交道的人来说，后者可能是性价比更高的一次升级，维持原有设备不变，只是增加了一个配件，预算方案的性价比肉眼可见。
