【技术指南】告别模糊！显微镜目镜与相机清晰度不同步？手把手教你同步调校
发布时间：2025-12-18
访问量：8
1、准备工作
将样品置于显微镜载物台，目镜屈光度调至“0”，选用10×物镜进行初步对焦。
2、判断接口类型并调节
若切换至相机光路后图像模糊，需根据相机接口类型进行调节。

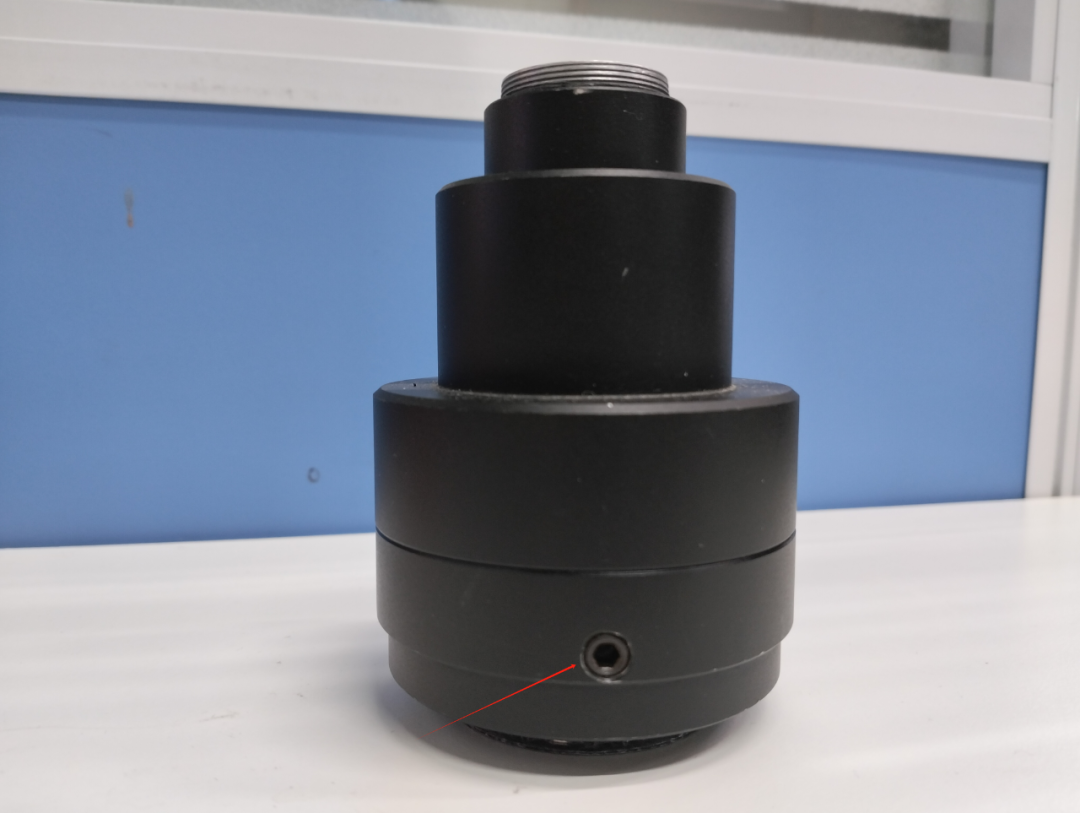

3、若连接的是1倍接口（以TV1×C为例）
（1）定位接口处的松紧螺丝（图1）；
（2）使用3.0mm内六角螺丝刀拧松该螺丝；
（3）轻微旋转接口上部，观察图像直至清晰度最佳；
（4）重新拧紧螺丝完成固定。
（图1）

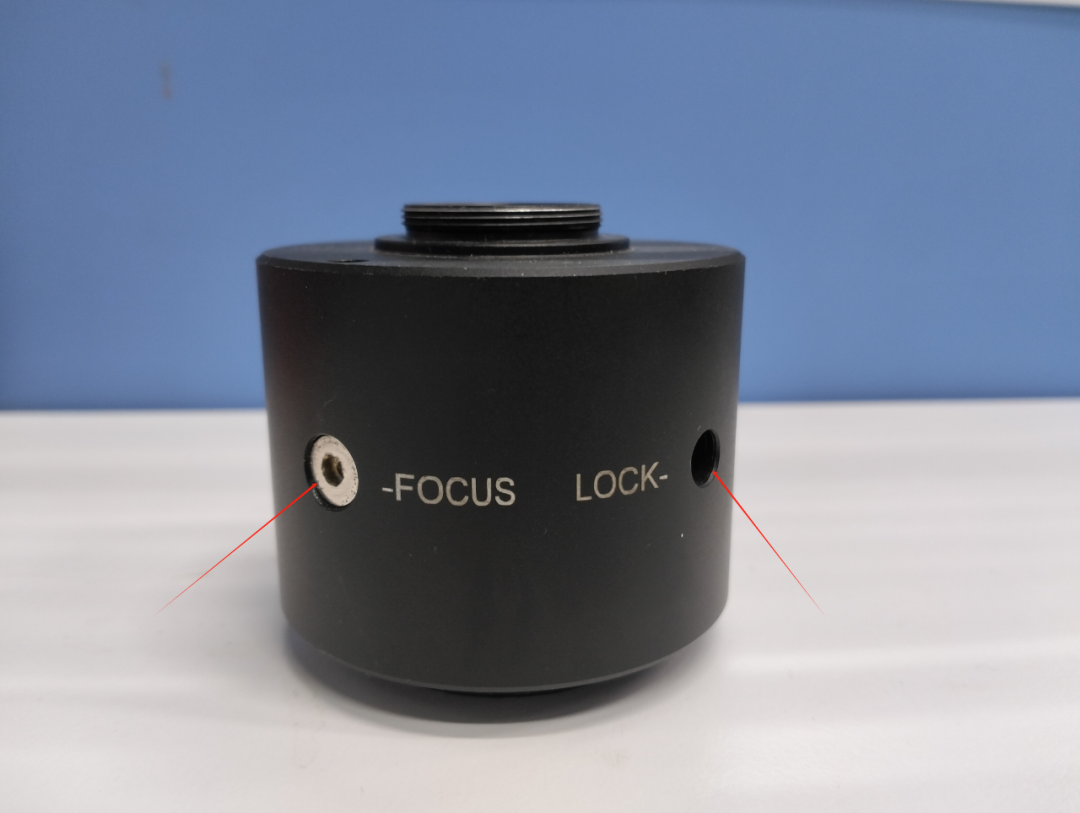

4、若连接的是其他倍数接口。（以TV0.5×C为例）
（1）接口通常配备FOCUS（调焦）与LOCK（锁定）两颗螺丝（图2）；
（2）先拧松LOCK螺丝，再调节FOCUS螺丝，同时观察图像清晰度；
（3）图像清晰后，紧固LOCK螺丝。
（图2）
体视显微镜具备变倍功能，调节方法如下：
1、将样品置于载物台，目镜屈光度调至“0”；
2、将变倍旋钮调至最高倍数，进行对焦，使目镜图像达到最清晰状态；
3、逐步调低变倍倍数，确认目镜图像仍保持清晰；
4、在最低倍数下切换至相机光路，若图像模糊，参照上述接口调节方法进行同步校正；
5、调节完成后，应确保在所有倍数下相机成像均清晰。
注：体视显微镜需在最高倍数下完成对焦，以实现全倍率范围内的清晰度同步。
操作前需确认显微镜调焦机构功能正常；
目镜屈光度初始值应设置为“0”，适用于无近视或佩戴矫正眼镜的用户；
调节过程中禁止操作调焦旋钮；
需根据接口螺丝规格选用匹配的内六角螺丝刀；
同步调节完成后，用户可根据个人视力调整目镜屈光度，不影响相机成像效果；
若上述方法无法实现清晰同步，可尝试以下替代方案与排查步骤：
替代调节方案
可尝试逆向操作流程：首先确保相机成像清晰，再调节目镜屈光度使目视图像清晰，亦可达到同步效果。
硬件兼容性检查
如问题依然存在，应检查相机接口与显微镜型号是否兼容，或确认相机传感器尺寸是否与光学系统匹配。
本文所述方法适用于多数常见显微镜与相机组合，可有效解决目镜与相机成像清晰度不同步的问题。如果您对这个版本有任何其他想法或需要进一步调整，或是您在实际操作中遇到困难，欢迎联系我们的技术支持团队获取进一步协助。
版权声明：文中涉及品牌及接口型号仅为示例，如有版权问题请联系删除。
