MZ101 体视显微镜观测半导体硅元件 硅元器件表面微观检测方法
发布时间：2026-02-06
访问量：348
在半导体产业链中，硅是核心基础原材料，自身具备独特半导体导电特性，绝大多数芯片、半导体元器件均以硅基材加工制成。硅元件的表面划痕、破损、焊点缺陷、晶粒外观瑕疵会直接影响成品良率，肉眼很难分辨细微缺陷，行业内普遍使用体视显微镜完成硅元件外观检测。本文搭配实拍图像，带大家了解 MZ101 体视显微镜下硅元件的真实微观样貌。
一、MZ101 体视显微镜实拍硅元件样品
实拍观测图像：

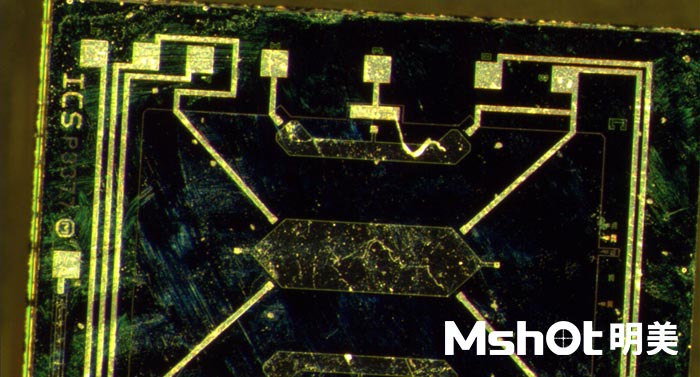

体视显微镜下的硅元件
借助MZ101体视显微镜放大观测后，能够清晰看清硅元件表面晶粒布局、边缘切割痕迹、表面微小污渍与细微裂纹，方便工作人员快速筛查不良品。
二、体视显微镜是什么？工业检测优势
体视显微镜又称实体双目显微镜，仪器可呈现正像立体成像，双光路观测能形成立体视觉效果。
和其他观测设备相比，它无需对硅元件切片、打磨等复杂预处理，硅元件可直接放置工作台，搭配光源就能观测；成像画面直立不翻转，检测时可同步完成微调、拆解操作。
以 MZ101 体视显微镜为例，设备广泛用于半导体行业硅元件宏观表面巡检、元器件失效分析、材料断口分析、芯片外观质检等工业场景。
三、体视显微镜检测硅元件的行业用途
1.硅晶圆、硅元器件出厂外观质检，排查划痕、崩边、杂质；
2.半导体产品失效分析，定位元件表面破损、焊接缺陷；
3.新品硅基材研发观测，对比不同工艺硅片表面状态；
4.来料巡检，区分合格与瑕疵硅元件，降低生产不良率。
四、咨询对接
如果您想了解 MZ101 体视显微镜参数、半导体元器件观测配套方案，或是有设备选型、检测相关疑问，欢迎随时联系我们沟通。
