光纤全称光导纤维，是以高纯玻璃、塑料为原料拉制而成的光波传导介质，是现代光通信产业的核心基础材料。和传统铜质电线相比，光信号在光纤内部传输损耗极低，抗电磁干扰能力强，广泛用于远距离通信干线、数据中心、5G 基站、光纤传感、医疗内窥镜等场景，是信息化时代信息传输的核心载体。

  光纤内部由纤芯、包层、涂覆保护层多层结构组成，整体直径仅百微米级别，肉眼无法分辨内部细微结构。光纤生产拉丝、研磨、成缆过程中极易产生端面划痕、涂层开裂、纤芯偏心、内部气泡等微观缺陷，这类瑕疵会直接增大光传输损耗，造成网络信号不稳定、连接器对接失效。按照 GB/T 15972、IEC 61300 光纤检测标准，行业统一采用金相切片制样，搭配正置金相显微镜完成光纤微观结构观测与缺陷判定。本文搭配实拍样品图，结合 MJ43 正置金相显微镜，详细讲解光纤金相检测内容、设备光学优势与全行业应用场景。

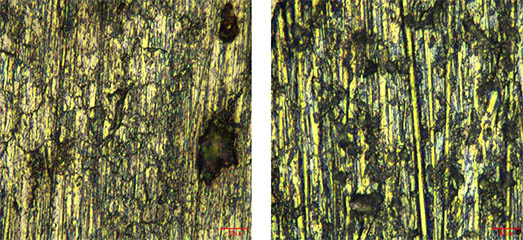

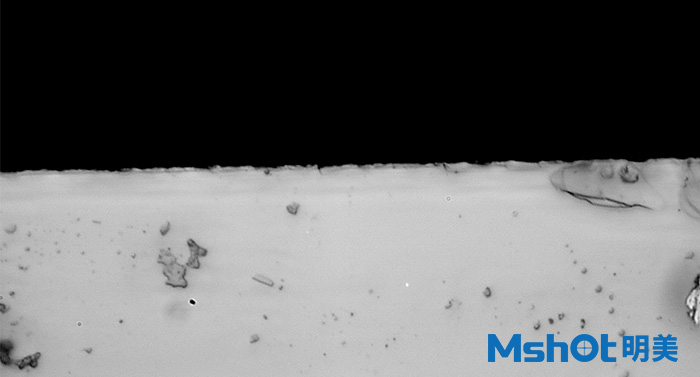

金相显微镜下的光纤

一、MJ43 金相显微镜观测光纤可完成哪些检测项目

  光纤样品经切割、冷镶嵌、研磨抛光制成标准金相试样后，依托 MJ43 搭载的明场、暗场、偏光多模式光路，可完成全维度光纤品质检测：

  1.光纤截面几何参数测量

  清晰区分纤芯、包层、树脂涂层三层结构，精准测量纤芯直径、包层厚度，计算芯包同心度、截面不圆度，满足单模、多模光纤出厂尺寸管控标准，同心度误差超标会直接提升熔接损耗。

  2.端面与表层缺陷筛查

  开启暗场模式提升对比度，快速识别光纤端面划痕、凹坑、崩边、粉尘油污污染；观察外层涂覆层有无开裂、脱落、气泡，涂层破损会导致光纤受潮、机械强度下降。

  3.内部材质与应力分析

  切换偏光观测模式，利用玻璃光纤双折射特性，观测拉丝、弯曲带来的内部应力分布，预判光纤长期使用开裂风险；区分玻璃基材、树脂涂层两种不同材质界面结合状态。

  4.光缆配套构件金相分析

  除光纤本体外，还可检测光缆钢丝加强芯、金属护套、铠装钢带的金相组织，排查镀层不均、焊缝裂纹、材料夹杂等缺陷，保障光缆整体耐用性。

  5.光纤失效故障溯源分析

  针对通信断网、传输衰减超标的故障光纤，制作金相切片定位内部隐蔽裂纹、分层缺陷，形成完整微观图像用于工艺整改、质量判定。

  普通体视显微镜放大倍率有限，无法分辨微米级纤芯结构；MJ43 正置金相显微镜采用垂直落射柯勒照明，成像层次分明，微小缺陷清晰可见，是光纤行业标准化检测设备。

二、MJ43 正置金相显微镜硬件配置与光纤观测专属优势

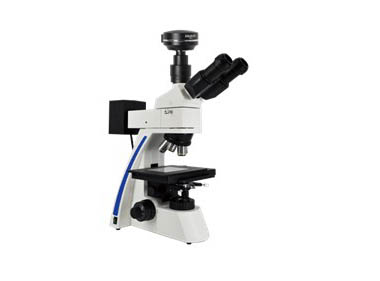

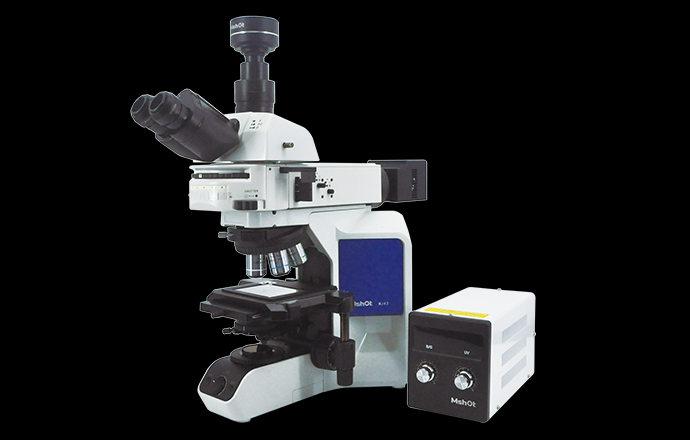

金相显微镜 MJ43

  MJ43 是面向光通信、半导体、材料科研领域研发的多功能工业正置金相显微镜，搭载无限远色差校正光学系统，针对光纤微小试样观测做专项优化，核心优势如下：

  1.明/暗场专用物镜+超大视野目镜

  标配长工作距离平场明场、暗场双系列物镜，搭配大视野广角目镜，视场范围宽阔，单次观测可完整呈现整片光纤截面，批量检测时无需频繁移动样品，长时间观测不易视觉疲劳。暗场光路专门针对光纤微小划痕、杂质提升成像对比度，缺陷辨识度大幅提升。

  2.内置可切换偏光观测装置

  集成一体化偏振组件，一键切换常规观测与偏光模式，适配玻璃光纤双折射特性，直观展示光纤内部应力纹理，满足特种光纤、保偏光纤精细化研发检测需求。

  3.柯勒透反射双光路照明系统

  采用标准柯勒均匀照明，光线分布柔和无反光死角，既可以反射光观测抛光后的光纤截面，也可搭配透射光源观察薄款光纤预制棒样品，一套设备适配多种光纤制样方式。

  4.模块化拓展，支持数字化检测存档

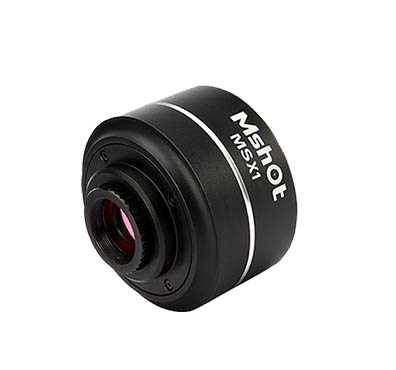

  三目镜筒可外接高清显微相机，实时拍摄存储光纤微观图像，搭配金相测量软件自动测算芯包厚度、同心度、裂纹尺寸，生成符合实验室标准的检测报告；整机粗微动同轴调焦带限位锁紧，反复对焦不易失焦，适配工厂全天批量抽检。

  除光纤光通信行业外，MJ43 应用覆盖面广，可用于半导体晶圆、FPD 显示面板、PCB 电路板、金属材料、精密刀具微观检验，同时适配高校材料、光电专业课堂教学与课题研究。

三、MJ43 金相显微镜光纤观测主流应用场景

  1.光纤拉丝工厂制程质检

  光纤预制棒拉丝、二次涂覆工序抽样金相检测，实时监控芯包同心度、涂层均匀度，提前拦截不良光纤，降低成品报废率。

  2.光器件、连接器生产企业来料检验

  跳线、光模块厂商入库抽检光纤端面，排查抛光划痕、粉尘污染，保障连接器对接损耗达标，符合 IEC 端面检测规范。

  3.第三方光学检测实验室

  承接光纤可靠性验证、失效分析业务，依靠 MJ43 采集微观检测图像，出具具备公信力的金相检测报告，满足行业合规验收要求。

  4.特种光纤研发实验室

  保偏光纤、传感光纤、医疗光纤新品研发阶段，观测内部应力分布、多层涂层结合状态，优化拉丝、涂覆生产工艺。

  5.高校光电、材料专业教学实训

  课堂直观展示光纤三层微观结构，演示明场、暗场、偏光多种观测方法，帮助学生理解光通信材料微观光学特性。

四、咨询对接

  光纤微米级微观缺陷直接决定通信网络长期稳定性，金相切片搭配 MJ43 正置金相显微镜是光通信行业通用检测方案。MJ43 集成明场、暗场、偏光多功能光路，柯勒均匀照明成像清晰，完美适配各类光纤、光缆构件金相观测，兼顾工厂批量质检、第三方检测、高校科研教学多重使用场景。

  如果您需要了解 MJ43 正置金相显微镜光学参数、光纤观测配套显微相机、尺寸测量分析软件，或是有光通信材料微观检测、设备选型相关疑问，欢迎随时与我们联系沟通。
