MJ31 正置金相显微镜观测 PCB 板 印制电路板金相切片微观缺陷检测实拍

发布时间:2026-03-11

访问量:397

  PCB 全称印制线路板,业内简称印制板,是电子工业不可或缺的核心基础部件。小到电子手表、便携计算器,大到台式计算机、通信基站设备、军工电子系统,只要搭载集成电路、电子元器件,都依靠 PCB 实现元器件之间稳定电气互连,是电子产品实现电路导通、功能集成的载体。

  随着 5G 通信、服务器、新能源电子行业快速发展,多层 PCB、盲埋孔板、高频高速板应用持续增多,微小铜箔裂纹、孔壁分层、镀层空洞、基材爆板等微观缺陷,会直接造成产品短路、断路、信号异常,肉眼完全无法识别这类微米级瑕疵。行业内普遍采用金相切片制样,搭配正置金相显微镜完成 PCB 微观结构观测与失效分析。本文搭配实拍样品图,结合 MJ31 正置金相显微镜,详细讲解 PCB 金相检测内容、设备性能优势与行业落地场景。

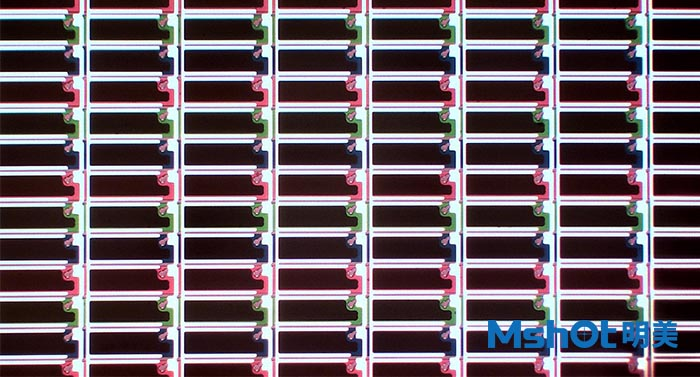

金相显微镜下的 PCB 板

一、MJ31 金相显微镜观测 PCB 可完成哪些检测项目

  PCB 检测需先制作金相切片,经过取样、冷镶嵌、研磨、抛光处理后,借助 MJ31 搭载的明场、偏光双观测模式,完成多维度品质分析:

  1.孔壁结构检测

  观测通孔、盲孔、背钻孔铜镀层厚度均匀度,排查镀层气泡、空洞、孔壁铜箔剥离、树脂塞孔填充不足等工艺缺陷,匹配 PCB 生产制程管控标准。

  2.层间分层与爆板判定

  多层 PCB 压合界面、树脂基材内部微裂纹、分层缝隙在金相成像下清晰可见,用于分析回流焊、高温环境下板材失效根源。

  3.铜箔线路与焊盘质检

  查看线路边缘毛刺、铜箔厚度不均、焊盘腐蚀、焊点金属间化合物生长状态,评估蚀刻、电镀、焊接工艺稳定性。

  4.基材与树脂纤维分析

  开启偏光模式可区分玻纤、树脂、铜箔不同材质,观察玻纤分布、树脂浸润程度,判断板材来料品质,排查板材翘曲、吸水分层隐患。

  5.产品失效溯源分析

  针对客户反馈短路、开路、信号不良的故障板,通过金相切片定位内部隐蔽缺陷,输出完整微观图像用于工艺整改与品质判定。

  普通体视显微镜放大倍率不足,无法看清微米级内部结构;而 MJ31 正置金相显微镜依托落射垂直照明,专门适配 PCB 这类不透明板材切片样品,成像对比度高,微小缺陷一目了然。

二、MJ31 正置金相显微镜硬件配置与 PCB 观测优势

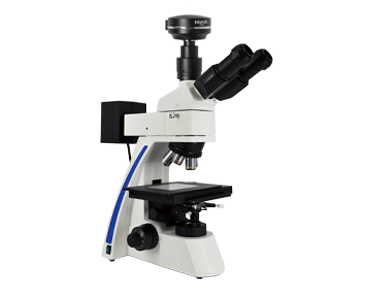

金相显微镜 MJ31

  MJ31 是面向电子制造、材料科研、高校教学推出的标准型正置金相显微镜,搭载无限远色差校正光学系统,针对 PCB、半导体、金属材料观测做专项优化,核心硬件优势如下:

  1.长工作距离平场物镜 + 大视场目镜

  标配长工作距离平场消色差物镜,搭配视场数 22mm 超大广角目镜,观测 PCB 切片时视野宽阔,无需频繁移动载物台,完整呈现切片整体截面,长时间检测不易视觉疲劳。

  2.内置可切换偏光观测系统

  支持明场常规观测、偏光模式切换,区分 PCB 内玻纤树脂、铜箔、镀层不同材质光学特征,提升基材缺陷辨识度,满足高频板材、特种基板精细化检测需求。

  3.精密同轴调焦与大行程载物台

  粗微动同轴调焦机构,微动精度可达 2μm,载物台 XY 双向大移动行程,可一次性放置多片 PCB 切片,适合工厂批量来料抽检;调焦带限位锁紧,反复观测不易失焦。

三目拓展成像,适配标准化检测报告

三目镜筒可外接高清显微相机,实时拍摄、存储 PCB 微观图像,配套测量软件完成镀层厚度、裂纹长度、孔径尺寸量化测量,生成符合 CNAS 实验室要求的检测存档资料。

  除 PCB 电路板行业外,MJ31 同样广泛用于半导体晶圆检测、FPD 显示面板质检、金属材料金相分析、精密刀具微观观测,同时适配高校材料、电子专业课堂教学实验,通用性强。

三、MJ31 金相显微镜 PCB 观测主流应用场景

  1.PCB 生产工厂制程质检

  线路板厂电镀、压合、钻孔、蚀刻工序抽样金相检测,实时监控工艺参数,提前拦截不良板材,降低成品报废率。

  2.电子制造企业来料检验

  服务器、新能源、通信设备厂商入库抽检 PCB 板材,排查供应商板材分层、孔壁缺陷,保障整机产品长期使用稳定性。

  3.第三方 CNAS 检测实验室

  承接 PCB 失效分析、可靠性验证检测,依靠 MJ31 成像采集微观证据,出具具备公信力的金相检测报告。

  4.新材料研发实验室

  新型高频基材、无卤板材、超薄铜箔研发阶段,观测树脂玻纤结合状态,优化板材配方与压合工艺。

  5.高校电子、材料专业教学实训

  用于电路板工艺教学,直观展示 PCB 内部多层结构、镀层组织,帮助学生理解线路板失效机理。

四、咨询对接

  PCB内部微观缺陷直接决定电子产品可靠性,金相切片搭配 MJ31 正置金相显微镜是行业公认的标准检测方案。MJ31 大视场、长工作距离物镜搭配偏光功能,完美适配各类 PCB 切片观测,兼顾工厂批量质检、第三方检测、高校科研教学多重使用需求。

  如果您需要了解 MJ31 正置金相显微镜详细光学参数、PCB 金相观测配套相机、测量分析软件,或是有电路板微观检测、设备选型相关疑问,欢迎随时与我们联系沟通。
