液晶面板是液晶显示器（LCD）的核心组件，直接决定了显示器的亮度、对比度、色彩表现以及可视角度的优劣。同时，液晶面板的价格走势影响着显示器整机的成本，其质量与技术水准更是关乎显示器整体性能的高低。那么，观察液晶面板的好坏应该用什么显微镜？这是许多电子工程师、质检人员及行业新手关心的问题。本文将为你详细解答。

一、观察液晶面板推荐使用：金相显微镜

液晶面板属于电子工程与精密制造领域，对其表面线路、像素结构、偏光层及缺陷的检测，普通生物显微镜往往无法胜任。原因在于，生物显微镜一般不具备偏光观察装置和暗场物镜，而这两项功能对于观察透明与不透明交替的液晶面板基板至关重要。

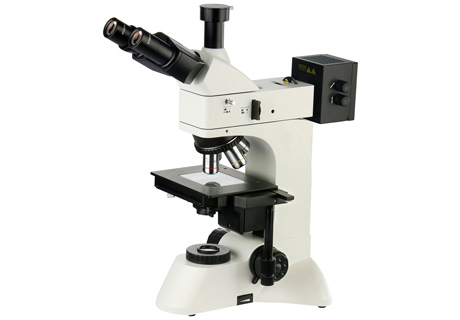

金相显微镜是工业检验中常用的专业光学显微镜，尤其适合液晶面板、半导体硅晶片、LCD基板、集成电路等样品的检测。

二、为什么金相显微镜更适合液晶面板检测？

金相显微镜具备以下关键配置，使其成为观察液晶面板的理想选择：

明/暗场物镜：可同时适应高反射与低反差区域，清晰呈现面板表面细微划痕、灰尘、像素缺陷等。
偏光观察装置：液晶面板具有光学各向异性，偏光观察能有效提升对比度，显示液晶分子排列状态及应力分布。
大视野目镜：便于快速扫描大面积面板，提高检测效率。
柯勒照明系统（透反射照明）：提供均匀、清晰且无杂光的视场，避免眩光干扰，保证图像质量。

下图示例：金相显微镜下的液晶面板

三、金相显微镜的典型应用范围

除了液晶面板，金相显微镜还广泛用于以下工业检测领域：

半导体硅晶片、芯片线路检查
LCD/OLED基板、导电玻璃、偏光片
精密机械零件、金属材料金相组织分析
固体粉末、纤维、薄膜等透明或不透明样品

因此，对于液晶面板制造、质检、维修及研发环节，金相显微镜是必不可少的工具。

四、总结：如何选择适合液晶面板的显微镜？

要求	推荐配置
观察对象	液晶面板（透明基板+电极+液晶层）
必需功能	偏光观察、明暗场切换、反射照明
推荐显微镜类型	工业金相显微镜
不建议使用	普通生物显微镜（无偏光、无暗场）
