在半导体制造流程中，半导体封装是至关重要的一环。它是指将通过测试的晶圆，按照产品型号及功能需求，加工得到独立芯片的过程。封装质量直接关系到芯片的电气性能、散热能力、可靠性及使用寿命。那么，如何高效、准确地观察和分析半导体封装的内部结构与缺陷？金相显微镜成为这一领域不可或缺的检测工具。

一、什么是半导体封装？

简单来说，半导体封装是将晶圆上的裸芯片进行切割、固定、引线键合、塑封或陶瓷封装，最终形成可安装于电路板上的独立元件。常见封装形式包括DIP、QFP、BGA、SOP等。在封装过程中，可能出现引线偏移、空洞、分层、裂纹、污染物等缺陷，这些都需要借助高分辨率显微镜进行检查。

二、为什么观察半导体封装要选用金相显微镜？

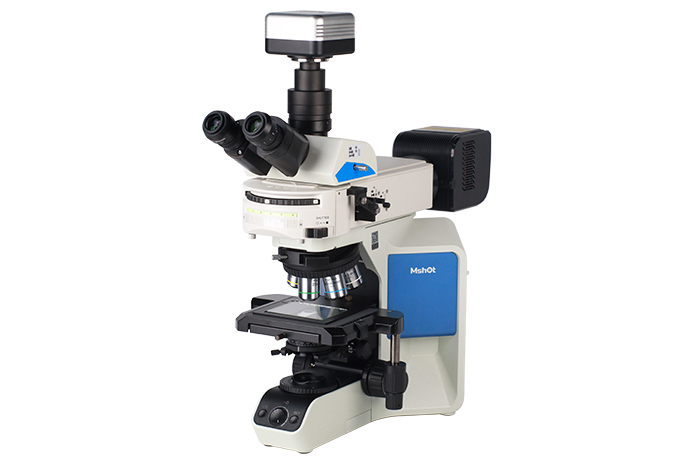

金相显微镜是专为工业材料及电子元器件检验设计的光学显微镜。与普通生物显微镜不同，它具备以下针对半导体封装检测的独特优势：

• 明/暗场物镜：明场适用于观察芯片表面、引线框架、焊点等反射较强的区域；暗场则能清晰呈现微小划痕、污染物及低反差结构，便于发现封装表面的细微缺陷。

• 偏光观察装置：可有效区分不同材料（如树脂、金属、硅）的界面，增强对比度，帮助识别应力分布及异物。

• 大视野目镜：适合快速扫描封装基板、多引脚器件，提高检测效率。

• 柯勒照明系统（透/反射照明）：提供均匀、无眩光的视场，确保图像清晰锐利，避免因光线不均导致的误判。

三、金相显微镜下能观察到半导体封装的哪些细节？

通过金相显微镜，可以直观地检查以下内容：

• 芯片与基板的结合层：是否存在空洞或分层。

• 引线键合质量：焊点形状、金球或铝线的形貌及键合强度。

• 塑封体内部缺陷：气孔、裂纹、填充不良等。

• 表面污染物：灰尘、残留物或离子污染痕迹。


  下图为我司金相显微镜拍摄的一组半导体封装实拍图片，展示了典型封装结构及常见缺陷形态。

四、金相显微镜的主要应用领域

除了半导体封装检测，金相显微镜还广泛应用于：

• 半导体硅晶片、集成电路（IC）的工艺检查

• LCD基板、LED芯片、精密电子元器件

• 金属材料金相组织分析（如晶粒度、涂层厚度）

• 固体粉末、纤维、薄膜等透明或不透明样品

因此，在电子封装、质量检测、失效分析及研发实验室中，金相显微镜是一项基础且重要的装备。

五、总结：如何为半导体封装检测选择合适的显微镜？

如果你正在从事半导体封装的生产、质量控制或失效分析工作，配备明/暗场物镜与偏光装置的金相显微镜将大幅提升检测准确性与效率。欢迎联系我们获取更多实拍样图或产品参数。
